透平叶片的五轴加工工艺
叶片不仅有着复杂的曲面结构，而且加工的精度要求高，加工难度也高。在加工工艺上更加需要精尖的五轴加工工艺。2D、3D及五轴联动加工等策略均有广泛的运用，特别适用于任何特殊的加工工艺，而且具有高灵活性和高精密性。
3D任意毛坯开粗功能
此策略可以对任意毛坯进行自由开粗，自动侦测倒扣区域，以减少不必要的刀具路径。在铣削深度保持不变的同时，进给速率不受旋转轴的影响，这使得铣削条件恒速不变，从而达到快速高效的材料去除效果。

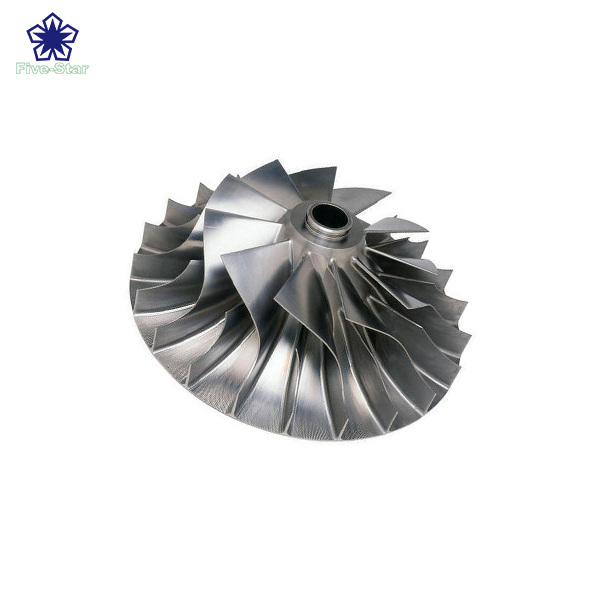

叶轮五轴加工
五轴叶身加工
采用此策略是实现叶身的精加工，可以生成4轴及5轴联动的螺旋刀具路径。采用平刀及圆鼻刀时，系统自动生成最佳的引导角度，以确保叶身的精准性。
五轴恻刃加工
采用侧刃加工功能，实现叶身精加工无法进行的根部加工。引导角及侧倾角度系统自动产生，同时实现自动的避让功能，以保证最佳的切削状态。
五轴叶根加工
这个功能用来优化叶身及侧面的榫头面及软件指定的毛坯包覆，顶滑过度确保高品质的加工质量。作为一个选项功能“滚球”直径将会自动产生。刀具将自动的通过侧面的边界限定及叶片的平顺限定得到联动的路径。采用同样的方式，与叶片相邻的曲面也可以完美的演变。在很多其它的CAD系统中不支持这样的功能。
额外的特征的加工策略
可以采用2D，3D模式对叶片榫头加工，实现钻孔，轮廓铣，型腔铣，面铣等。针对叶片装夹部份的开粗策略，精加工的操作以及去毛刺，切断，剪薄均涵盖于3轴操作中。
