五轴加工中心的零件画图技巧讲解
五轴加工中心的编程工作，需要按照图纸进行零件加工的前期准备，而且不管是零件试样还是实际的生产订单，都需要提前绘制好零件图纸。零件图纸绘制的是否准确，将直接影响机器和被加工零部件的性能。那么，最常用的零件图绘制方法有哪些，以下是五轴加工时所用的零件图纸绘制技巧讲解。

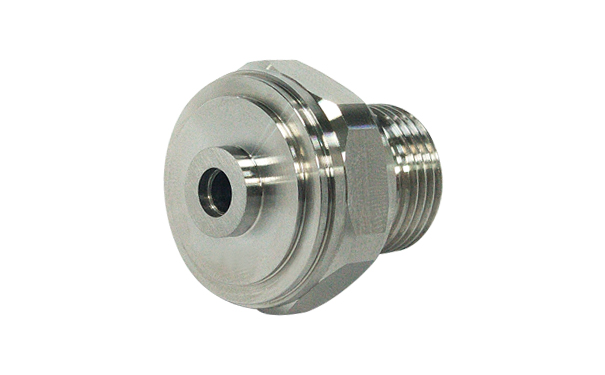

零件五轴加工
首先，在绘制五轴加工所需的零件图纸前，先要了解零件的名称、功能以及它所处在机器或部件中的位置和装配连接关系。在弄清零件结构形状的前提下，再结合工作位置和加工位置，结合零件的表达特点确定合适的加工方案。
其次，选定加工方案后，应该注意识图数量和表达数量的恰当。对于虚线，应该考虑尽量减少在满足表达清楚零件各部分形状的前提下，力求表达简洁，视图数量恰到好处，尽可能避免重复表达。根据零件的内外结构形状，每个视图的表达都应有其侧重点和目的，主体结构与局部结构的表达也要分明。同时，需考虑图形的合理布局，如基本视图按规定方式配置等。

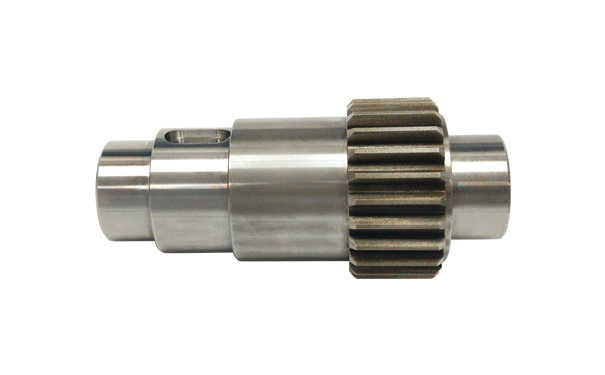

五轴加工
然后，绘制五轴加工零件的草图。零件加工草图，一般是指徒手画的零件图纸。它是画零件正规图纸和部件测绘时画装配图的重要参考依据。画草图时最好使用方格纸，方便定出主要视图的位置线，如主要轴线、中心线和作图基准线等。先画主要结构的轮廓线，后画次要结构的轮廓线。每个结构的相关视图应联系起来画，以符合投影特性。画完以后检查、修正全图，擦掉不必要的图线；确定三个方向的尺寸基准，画出所有尺寸的尺寸界线、尺寸线和尺寸箭头；画剖面线。在完成零件草图的基础上，结合生产实际情况和加工工艺经验特点，先对零件草图进行全面校核，却确认无误后再绘制零件正式图纸。

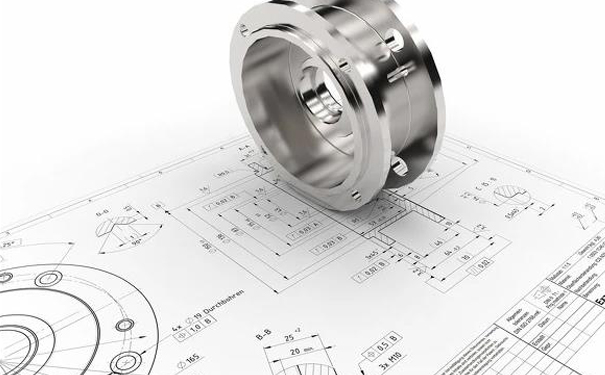

五轴加工技术
最后，五轴加工零件工作图的绘制步骤：
1.分析零件，确定加工方案。
2.确定绘图比例和图幅，画图框线、主要视图的定位线。
3.检查修正底稿，无误后加深全部图形，画剖面线。
4.画尺寸界线、尺寸线和尺寸箭头，注写尺寸数值和技术要求。
5.填写标题栏，校核，完成零件工作图。

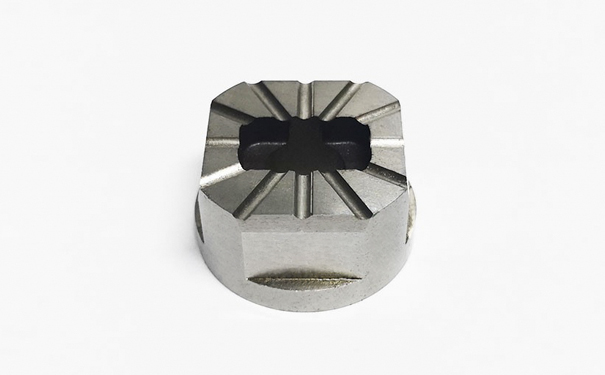

五轴加工中心
根据加工的零件，制作零件图纸是五轴数控加工中心生产订单的准备，制图的精良与否直接影响了加工的实际效率。
