五轴加工中心数控机床操作面板按键的基本功能与使用方法
五轴加工中心数控机床操作面板是操作人员与数控机床系统进行交互的工具，主要由显示装置、NC键盘、MCP、状态灯以及手持单元等部分组成。五轴数控车床的类型和数控系统的种类很多，以及各生产厂家设计的操作面板也不尽相同，但操作面板中各种旋钮、按钮和键盘的基本功能与使用方法基本相同。数控机床的操作面板上各个按键的基本功能与使用方法。
五轴加工中心
五轴加工数控系统通过显示装置为操作人员提供必要的信息。根据系统所处的状态和操作命令的不同，显示的信息可以是正在编辑的程序、正在运行的程序、机床的加工状态、机床坐标轴的指令实际坐标值、加工轨迹的图形仿真、故障报警信号等。
1.五轴加工中心的显示装置
较简单的显示装备只有若干个数码管，只能显示字符，显示信息也有限；较高级的系统一般配有CRT显示器或点阵式液晶显示器，一般能显示图形，显示的信息较为丰富。
五轴加工
2.五轴加工中心的NC键盘包括MDI键盘及软键功能键
MDI键盘一般具有标准化的字母、数字和符号（有的通告上档键实现），主要用于零件程序的编辑，参数输入，MDI操作及管理等。功能键一般用于系统的菜单的操作。
3.五轴加工中心数控机床操作面板（MCP）
机床控制面板集中了系统的所有按钮（故可称为按钮站），这些按钮用于直接控制机床的动作或加工过程，如启动、暂停零件程序的运行，手动进给坐标轴，调整进给速度等。

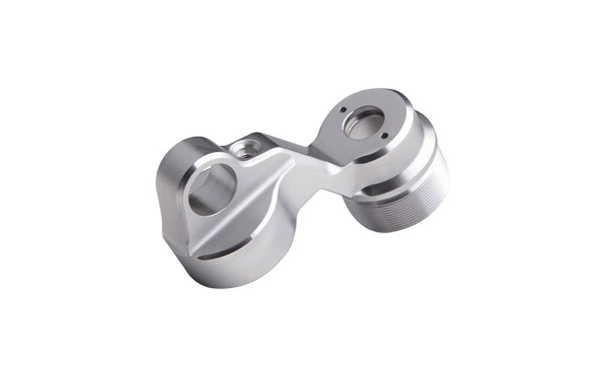

机器人零部件五轴加工
4.五轴加工中心数控机床的手持单元
手持单元不是操作面板的必需件，有些数控系统为方便操作人员使用配有手持单元，用于手摇方式增量进给坐标轴。
以下是五轴加工中心数控机床操作面板按键的操作键字义：
1.以“A”字母开头：
ABS绝对坐标（在CRT上显示机床现在的「绝对坐标」X、Z轴的位置）
ALL综合坐标（在CRT上显示机床现在的「绝对坐标」X、Z轴和「相对坐标」U、W轴的位置）
五轴加工技术
ALTER替换/修改（修改存储器中程序的字符或符号）
AUTO自动操作方式（机床在此方式，机床可自动加工作业）
AUXGRAPH图形显示（图形显示功能）
2.以“C”字母开头：
CAN取消键（取消已键入缓冲器的字符或符号）
数控车床广数系统操作面板
数控车床广数系统操作面板
CHECK检视（软键）
CSTM/GR模拟框图形
CURRNT单节
CURSOR光标移动键（移动CRT里的光标，可至编辑处）

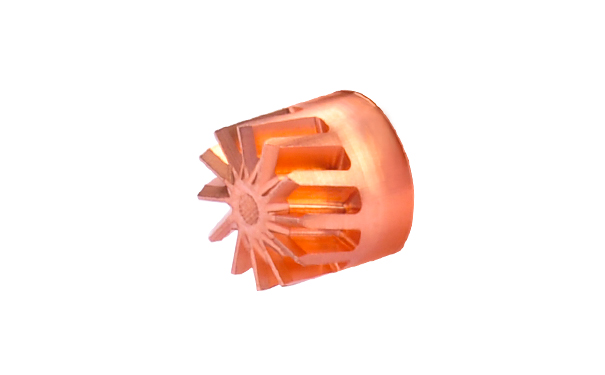

铜公五轴联动加工
3.以“D”字母开头：
DELETE删除键（删除存储器中程序的字符或符号）
DGNOSPARAM参数键（参数设定和显示，诊断数据显示）
4.以“E”字母开头：
EDIT编辑方式（程序编制、修改数据输入）
EOB分号键（分号“；”输入键）
5.以“F”字母开头：
FWD主轴正转
6.以“H”字母开头：
HELP帮助键（帮助、助理）
HEDSS手轮

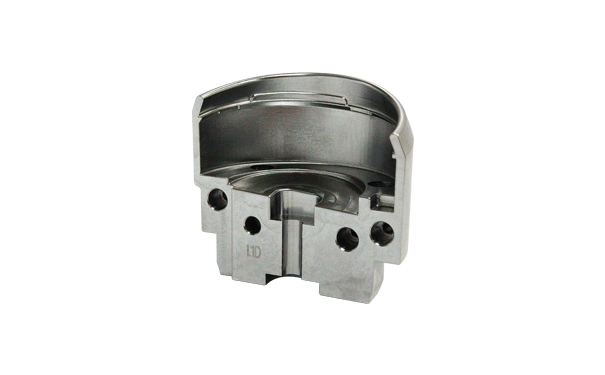

汽车零件CNC五轴加工
7.以“I”字母开头：
INPUT输入键（用于参数或偏置值的输入；启动I/O设备的输入；MDI方式下的指令数据的输入）
INSERT插入键（在光标后插入字符或符号）
8.以“J”字母开头：
JOG手动操作方式（机床在此方式，可手动操作、加工；类似于普通车床加工方式）
9.以“L”字母开头：
LIB显示内存（在CRT上显示机床内存内容）
LOCK锁（相当于控制某种操作开关）
10.以“M”字母开头：
MAC-LOCK媒体存取控制锁（控制媒体存取）
MDI手动数据输入方式（输入编制临用程序）
MEM内存变量文件键
MENUOFSET补正键（偏置值设定和显示；同下“OFS/SET”功能一样，此键英文字母根据机床生产地、系统、型号不同而不同）
MESSAGE通讯联系键

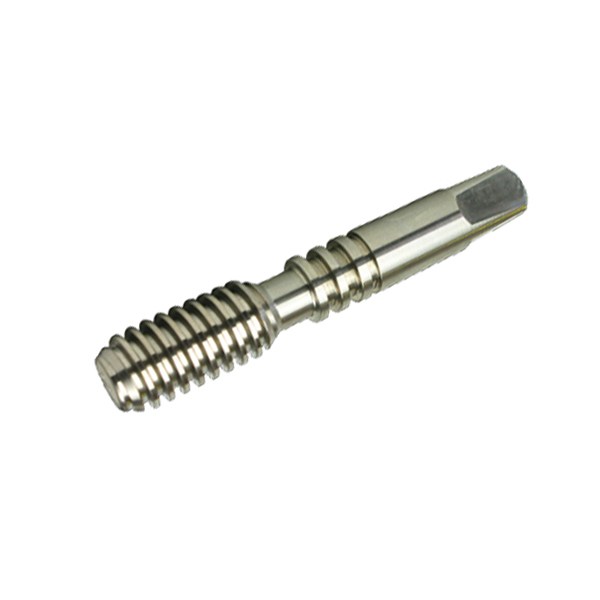

蜗杆五轴加工
11.以“O”字母开头：
OFS/SET补正键（偏置值设定和显示；同上“MENUOFSET”功能一样，此键英文字母根据机床生产地、系统、型号不同而不同）
ONPUTSTART输入执行键（输入程序到I/O设备）
OPRALARM故键障资料键（报警号显示及软件操作面板的设定和显示）
OPTSTOP选择M01停止（启动M01指令（M01见M代码表））
OUTPUTSTART输出执行键（输出程序到I/O设备）
12.以“P”字母开头：
PAGE翻页键（CRT画面向前/向后变换页面）
POS位置键（在CRT上显示机床现在的位置）
PROG或PRGRM或PRG程序键（显示内存中的程序内容；此键英文字母根据机床生产地、系统、型号不同而不同，但功能一样）
五轴联动加工厂家
13.以“R”字母开头：
RAPTDTRAV快速移动（在手动方式，帮助X、Z轴快速移动）
REL相对坐标（在CRT上显示机床现在的「相对坐标」U、W轴的位置）
RESET复位（按下此键，复位CNC系统。包括取消报警、主轴故障复位、中途退出自动操作循环和中途退出输入、输出过程等）
REV主轴反转
14.以“S”字母开头：
SHFT选择键（在一个操作键出现两个或多个字母或字符时，按此键可选择其中一个字母或字符）
SING（手动）点动（机床在此方式，机床可根据程序内容手动一步一步加工作业；此方式特别是在改变刀具数据、程序、坐标等一些数据后保证安全操作生产用到的较多）
五轴联动加工
SYSTEM系统注册表文件
15.以“W”字母开头：
WORK工件坐标设定
16.以“Z”字母开头：
ZSN手动回零方式（此方式多用于开启机床后，机床坐标回零）
