如何减少不锈钢零件五轴加工期间工件装夹产生的变形？
工件的材质和结构会影响工件的变形，变形量的大小与形状复杂程度、长宽比和壁厚大小成正比，与材质的刚性和稳定性成正比。在五轴联动加工前要对毛坯硬度、疏松等缺陷进行严格控制，保证毛坯质量，减少其带来的工件变形。

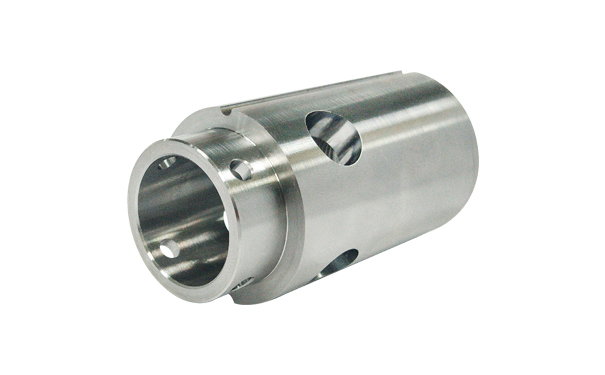

不锈钢零件五轴加工
不锈钢零件五轴加工在工件装夹时，首先要选择正确的夹紧点，然后根据夹紧点的位置选择适当的夹紧力。因此，尽可能使夹紧点和支撑点一致，使夹紧力作用在支撑上，夹紧点应尽可能靠近加工面，且选择受力不易引起夹紧变形的位置。
当不锈钢零件上有几个方向的夹紧力作用时，要考虑夹紧力的先后顺序，对于使工件与支撑接触夹紧力应先作用，且不易太大，对于平衡切削力的主要夹紧力，应作用在最后。
其次，要增大工件与夹具的接触面积或采用轴向夹紧力。增加零件的刚性，是解决发生夹紧变形的有效办法，但由于薄壁类零件的形状和结构的特点，导致其具有较低的刚性。这样在装夹施力的作用下，就会产生变形。增大工件与夹具的接触面积，可有效降低工件件装夹时的变形。
不锈钢五轴加工
在铣削加工不锈钢薄壁件时，大量使用弹性压板，目的就是增加接触零件的受力面积。在车削薄壁套的内径及外圆时，无论是采用简单的开口过渡环，还是使用弹性芯轴、整弧卡爪等，均采用的是增大工件装夹时的接触面积。这种方法有利于承载夹紧力，从而避免零件的变形。采用轴向夹紧力，在生产中也被广泛使用，设计制作专用夹具可使夹紧力作用在端面上，可以解决由于工件壁薄，刚性较差，导致的工件弯曲变形。
不锈钢五轴加工中，采用合理的切削用量是保证零件精度的关键因素。在加工精度要求较高的薄壁类零件时，一般采取对称加工，使相对的两面产生的应力均衡，达到一个稳定状态，加工后工件平整。但当某一工序采取较大的吃刀量时，由于拉应力、压应力失去平衡，工件便会产生变形。
不锈钢薄壁零件车削时变形是多方面的，装夹工件时的夹紧力，切削工件时切削力，工件阻碍刀具切削时产生的弹性变形和塑性变形，使切削区温度升高而产生热变形。所以，我们要在粗加工时，背吃刀量和进给量可以取大些；精加工时，刀量一般在0.2～0.5mm，进给量一般在0.1～0.2mm/r，甚至更小，切削速度6～120m/min，精车时用尽量高的切削速度，但不易过为高。合理选择好切削用量，从而到达减少零件变形的目的。
五轴网是卓越的一站式五轴加工零部件云制造平台，为客户提供零件快速打样、中小批量生产等一站式服务，涵盖五轴加工、五轴技术培训、五轴加工数控编程、五轴机加工、手板加工等多种工艺。欢迎随时来访来电0755-33653582，www.5axismfg.com。
收藏
