CNC加工中心的主轴布置形式分类
CNC加工中心的分类很多，常用的分类方法是按其主轴的布置形式和换刀形式进行分类。如按照加工中心的主轴布置形式分类，可分为立式加工中心、卧式加工中心、龙门式加工中心和五轴加工中心。

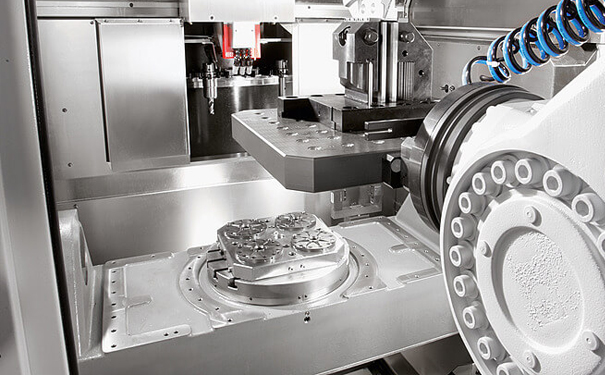

CNC五轴加工中心
1.立式加工中心。立式加工中心主轴轴线垂直设置。其结构形式多为固定立柱，工作台为长方形，五分度回转功能，适合加工盘、套、板类零件。立式加工中心装夹方便，便于操作，易于观察加工情况，调试程序容易，应用广泛。
2.卧式加工中心。卧式加工中心主轴轴线水平设置，通常都带有自动分度的回转工作台。它最适合加工箱体类零件。卧式加工中心有多种形式，如固定立柱式或固定工作台式，与立式加工中心相比，卧式加工中心一般具有刀库容量大、整体结构复杂、体积和占地面积大、加工时排屑容易、对加工有利等优点，缺点是价格较高。
3.龙门式加工中心。龙门式加工中心的形与数控龙门铣床相似。龙门式加工中心主轴多为垂直设置，除自动换刀装置以外，还带有可更换的主轴头附件，数控装置的软件功能也较齐全，能够一机多用，尤其适合用于加工大型或形状复杂的零件，如航空工业及大型汽轮机上的某些零件。
4.五轴加工中心。五轴加工中心具有与立式加工中心和卧式加工中心相同的功能。对五轴加工中心，工件一次安装后能完成除安装面以外的其余5个面的加工，降低了工件二次安装引起的几何误差，并大大提高了加工精度和生产效率。具有五轴联动功能的加工中心，可以加工非常复杂形状的零件。
