五轴加工中心刀具半径补偿的注意事项
刀具半径补偿是五轴加工中心的一种编程功能，在使用该功能时也需要注意一下事项：
1.五轴加工中心使用刀具半径补偿和取消刀具半径补偿时，刀具必须在所补偿的平面内移动（通常在XY平面），移动距离应大于刀具补偿值，补偿过程中不得改变补偿平面。

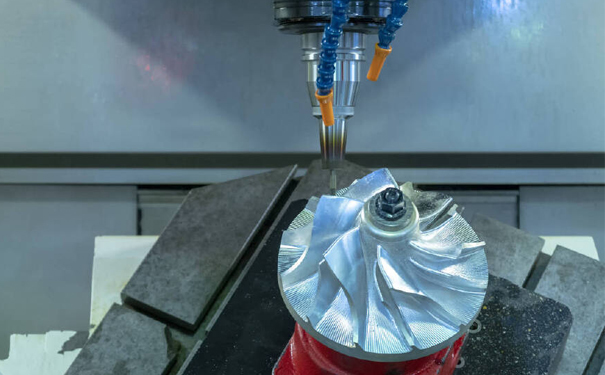

五轴加工中心
2.建立和撤消刀补时，移动指令只能是G00或G01，不能用G02或G03，撤消刀具半径补偿的终点应放在刀具切出工件以后，避免发生碰撞。
3.五轴加工半径小于刀具半径的内圆弧时，进行半径补偿将产生过切削。只有过渡圆角≥刀具半径+精加工余量的情况下，才能正常切削。
4.G41，G42不能重复使用，即在程序中前面有了G41或G42指令之后，不能再直接使用G41或G42指令。若想使用，则必须先用G40指令解除原补偿状态后再使用G41或G42，否则补偿就不正常了。
