五轴加工中心数控机床常用的铣刀种类有哪些？
五轴加工中心数控机床所用刀具是保证数控铣床加工质量的重要因素。数控机床所用刀具种类、型号很多，并且大部分可以在加工中心上通用。加工平面、孔、曲面等不同的轮廓对象要选择相应的刀具，五轴加工常用铣刀的种类有：

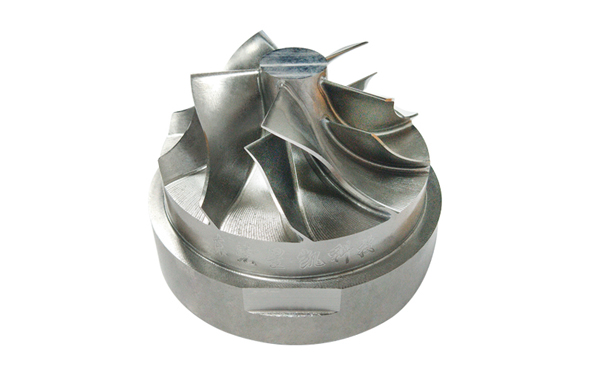

五轴加工
1.面铣刀
面铣刀圆周方向的切削刃为主切削刃，端部切削刃为副切削刃。面铣刀多制成套式镶齿结构，刀齿为高速钢或硬质合金，刀体为40Cr。高速钢面铣刀按国家标准规定，直径d=80~250mm，螺旋角β=10°，刀齿数z=10-26。
硬质合金面铣刀的铣削速度、加工效率和工件表面质量均高于高速钢铣刀，并可加工带有硬皮和淬硬层的工件，因而在五轴联动数控加工中得到了广泛的应用。
2.立铣刀
立铣刀是五轴加工数控机床上用得最多的一种铣刀。立铣刀的圆柱表面和端面上都有切削刃，它们可同时进行切削，也可单独进行切削。
立铣刀圆柱表面的切削刃为主切削刃，端面上的切削刃为副切削刃。主切削刃一般为螺旋齿，这样可以增加切削平稳性，提高加工精度。由于普通立铣刀端面中心处无切削刃，所以立铣刀不能作轴向进给，端面上的切削刃主要用来加工与侧面相垂直的底平面。
3.键槽铣刀
键槽铣刀，它有两个刀齿，圆柱面和端面都有切削刃，端面切削刃延至中心，既像立铣刀，又像钻头。加工时先轴向进给达到槽深，然后沿键槽方向铣出键槽全长。

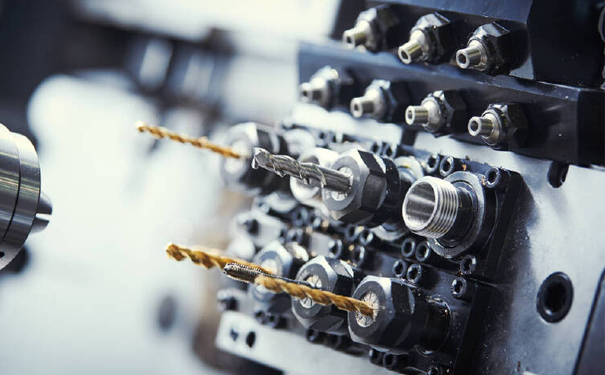

五轴加工中心
4.模具铣刀
模具铣刀由立铣刀发展而成，可分为圆锥形立铣刀（圆锥半角a/2=3°、5°、7°、10°）、圆柱形球头立铣刀和圆锥形球头立铣刀三种，其柄部有直柄、削平型直柄和莫氏锥柄。它的结构特点是球头或端面上布满了切削刃，圆周刃与球头刃圆弧连接，可以作径向和轴向进给。铣刀工作部分用高速钢或硬质合金制造，国家标准规定直径d=4~63mm。
5.鼓形铣刀
它的切削刃分布在半径为R的圆弧面上，端面无切削刃。加工时控制刀具的上下位置，相应改变切削刃的切削部位，可以在工件上切出从负到正的不同斜角。斜角值越小，鼓形刀所能加工的斜角范围越广，但所获得的表面质量也越差。这种刀具的特点是刃磨困难，切削条件差，而且不适于加工有底的轮廓表面。
6.成形铣刀
成形铣刀一般是为特定形状的工件或加工内容专门设计制造的，如渐开线齿面、燕尾槽和T形槽等。
除了上述几种类型的铣刀外，数控铣床也可使用各种通用铣刀。但因不少五轴数控铣床的主轴内有特殊的拉刀装置，或因主轴内锥孔有差别，需配过渡套或拉钉。
