如何确定五轴联动加工中心机床的坐标系
在五轴联动加工中心机床上，机床的动作是由数控装置来控制的，为了确定数控机床上的成形运动和辅助运动，必须先确定机床上运动的位移和运动的方向，这就需要通过坐标系来实现，这个坐标系被称之为机床坐标系。

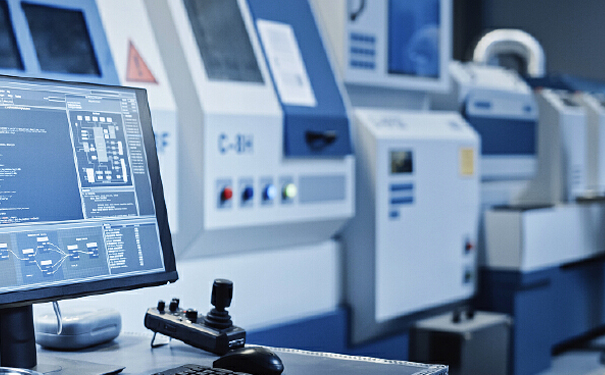

五轴联动加工中心
例如铣床上，有机床的纵向运动、横向运动以及垂向运动，如图所示。在五轴加工中就应该用机床坐标系来描述相互关系。
标准机床坐标系中X、Y、Z坐标轴的相互关系用右手笛卡尔直角坐标系决定：
1.伸出右手的大拇指、食指和中指，并互为90度。则大拇指代表X坐标，食指代表Y坐标，中指代表Z坐标。
2.大拇指的指向为X坐标的正方向，食指的指向为Y坐标的正方向，中指的指向为Z坐标的正方向。
3.围绕X、Y、Z坐标旋转的旋转坐标分别用A、B、C表示，根据右手螺旋定则，大拇指的指向为X、Y、Z坐标中任意一轴的正向，则其余四指的旋转方向即为旋转坐标A、B、C的正向。
