五轴联动加工中心换刀失灵的原因有哪些
近年来,五轴联动加工中心在各领域得到了越来越广泛的应用。它的结构紧凑,精度高,实用性高,具有可靠的五轴联动(RTCP)加工功能、斜面加工功能(指令功能),实现一次夹紧(工作台面任意位置夹紧)后,完成空间复杂曲面五轴联动加工,空间多面铣削、钻孔、铰链等多种工序加工。

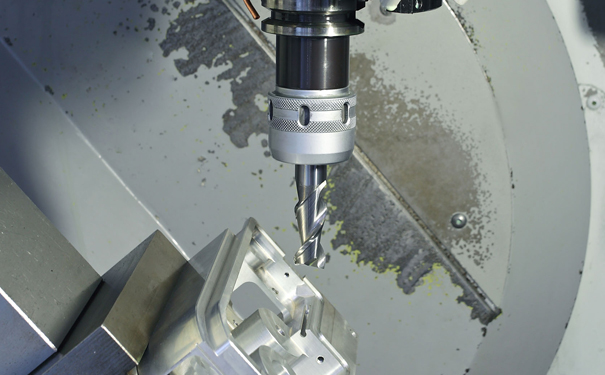

五轴联动加工
五轴联动加工中心相比普通机床的优越性就是实现自动换刀,自动完成工件的多种工序的操作。因为是自动进行换刀的,在有时候可能会遭遇数控加工中心换刀失灵的情况,原点不复位原因有很多,那么,我们应该从哪几个方面来检查五轴联动加工中心换刀失灵的原因呢?
五轴联动加工中心换刀失灵的主要几点原因:
1.机械手没有回到原点,或系统没有采集到机械手原点信号。
2.刀套翻转气缸电磁阀故障,没执行刀套回位动作。
3.刀套翻转气缸的气路故障,比如:气压不足、气路不通等。
4.刀套翻转机构机械故障,比如:刀套翻转拉杆断裂、翻转机构其它零件损坏、刀套卡住等。
如果需要手动把导套翻动才能换刀的话,那就需要看看下面这几个方面是否正常:
1.检查刀库线路以及气路是否正常;
2.是否检查过手动松夹刀是否有问题;
3.气压是否正常;
4.请单个指令使刀套上下,查看是否正常。
