对于五轴联动加工中心多轴控制的基本概念
在五轴联动加工中心高速加工下，获得高叶轮轮廓精度，根据其特点选定控制功能，若采用插补前加速度控制功能或轮廓精度控制功能，要从上述三要素对加工进行评价。以加工件的形状和精度选用轮廓控制功能，并有必要进行系统优化。加工模具件和结构件特点不同，选用轮廓控制功能有所不同。叶轮轮廓精度越高所涉及因素越多，如插补器循环时间、位置环采样时间、位置环增益、位置环动态匹配和速度环积分增益参数都要予以考虑和调整，以实现五轴加工中心的高、精运行。

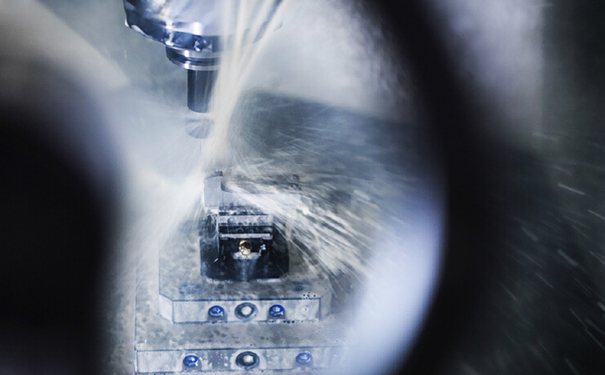

五轴联动加工中心
所以，通常所说的多轴控制是指4轴以上的控制，其中具有代表性的是5轴控制加工中心。这种加工中心可以加工用3轴控制机床无法加工的复杂形状工件。如果用它来加工3轴控制机床能加工的工件，那可以提高加工精度和效率。
对刀具和工件的相对位置来说，现在的多轴控制加工中心可以设置6根轴，即沿直线作前后、左右或上下移动的X、Y、Z的3根轴，还有控制工作台倾斜角度的B轴和控制主轴回转角度的C轴。使用回转刀具时，则由Z轴控制回转的主轴作上下或前后移动，就成为5轴控制。只有使用非回转刀具时可作6轴控制。
通常为了提高加工效率而使用回转刀具，但因而也受到回转刀具的限制，存在不可能加工的部位和形状。现在不仅可以使用回转刀具，还可以使用非回转刀具和控制其回转角度，所以对任何形状都能加工，一般用非回转刀具的加工有刨削和在XY平面上作平滑加工等方式。现在已经开发了一种可使用改进后的刀具并形成一体化的6轴控制复合式新型加工中心。
