五轴联动加工中心在汽车模具加工中的应用（下）
汽车工业中的大部分零部件的加工制造都离不开汽车模具的使用。汽车模具自身的加工质量、精度直接影响汽车部件的加工品质、加工效率及其使用寿命。五轴联动加工中心在曲面加工具有显著的优势，在汽车模具的应用能有高效的加工效率，而且还能提高工件的质量。以下，为五轴联动加工中心在汽车模具加工中的应用特点：

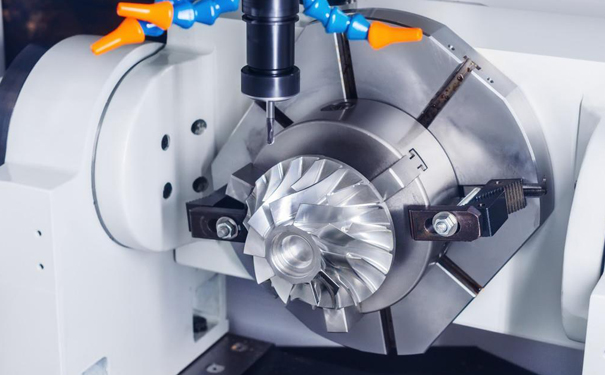

五轴联动加工中心
4.对模具不规则曲面进行加工
对于具有不规则曲面的模具加工时，以往普遍是通过三轴加工中心来完成，刀具切削模具的方向是沿切削的整个路径来运动的切削过程不会改变，这时刀具的刀尖切削的状态保证不了模具各部位的完美质量。像曲率改变比较频繁的模具和凹槽较深的模具就可以通过五轴加工中心来加工了，切削刀具始终都可以使切削状态达到最佳，刀具可以使整个加工路径运动的方向得到最大的优化，而刀具在这同时还能够作直线运动，模具的曲面中每一部位都会较为完美。
5.模具不同几何形状的加工
应用五轴联动加工中心对有三维曲线平面的模具加工时，对模具的切削加工始终保护在最佳的工作状态，刀具工作的角度可以在机床加工的任意区域内被改变，从而完成几何形模具的加工。
6.模具斜面上斜孔的加工
对模具斜面斜孔进行加工时，利用五轴加工中心能够通过摆头式机床摆头加工的动作，在工件斜面垂的方面放置主轴，并定位于准确的孔位。要想要模具上准确的加工出斜孔，需要至少两个线性轴插补运动才可以，而孔位的精度也在这个过程中明显降低。加工斜面孔如用摆台式的五轴加工中心，动作是通过机床摆台将模具的斜面放置在同主轴相垂的位置，主轴其中一个线性轴的单独运动斜孔的加工就能完成，可明显提高孔的精度。
7.对模具无方向变化直线的铣削
要想铣削没有方向变化的一条直线，只要刀尖划条直线便可，若是方向需要改变，刀尖划条曲线便可，刀具刀尖方向被改变，这时再想要直线，就要给这条曲线以必须的补偿，应用五轴联动加工中心这点是极其重要的。控制系统若未考虑到刀具的长度，刀具是围绕轴中心来旋转的，刀具的刀尖不能够固定，极有可能会移出当前的工作位置，但是在五轴加工中心的系统中具备五轴控制功能，在加工模具的操作中，使用五轴控制系统虽然刀具的方向被改变，但其刀尖的位置是可以保持不变的，这个过程中xyz轴必须的补偿运动同时也被自动计算进去，此时加工精度明显提高。
总之，在模具加工当中，应用五轴联动加工中心能避免刀具的干涉，可对普通的三坐标机床难以加工的复杂零件进行加工，对直纹面类模具的加工，可采用侧铣式一刀成型技术，加工的质量好，效率也高。对于立体型面，特别是大型的较平的表面加工时，可通过大直径端铣刀端接近大型表面来加工，走刀次数会减少，残余高度较小，加工效率和表面质量能够得到有效提高。对模具多个空间表面可一次装夹来进行多工序和多面加工，使得加工效率提高，还能够有效提高各个表面相互位置的精度。应用五轴联动加工中心对模具加工时，对于工件来说，刀具可始终处在最为有效的切削状态下，在某些加工场，能够采取大尺寸刀具来避开相互的干涉，这种刀具的刚性较好，加工精度与加工效率都能够得到提高。因此，五轴联动加工中心的加工适应性较广。
