五轴联动加工中心数控机床主轴不转动的原因排查与解决方法
五轴联动加工中心数控机床是制造业的“母机”。制造业所需要的零件和设备，都需要用数控机床加工完成。而五轴联动加工数控机床，则是行业内的“明珠”，涉及几何学、运动学和动力学等多个专业学科。

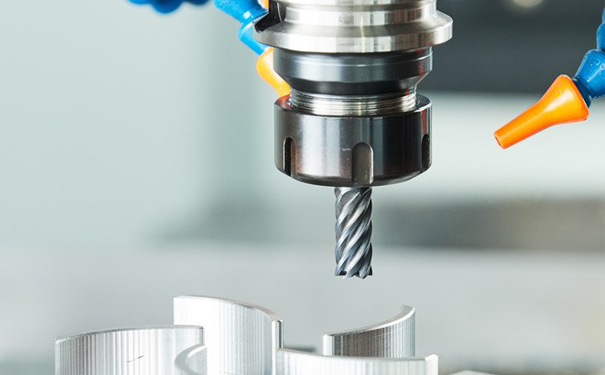

五轴联动加工中心
在五轴联动加工数控机床上，带动工件或刀具旋转的轴，为机床主轴。它是由轴承、主轴、传动件（齿轮或带轮）等组成。
零传动的高速电主轴，采用的是电机和机床主轴一体化的结构，同时拥有精确的动平衡校正，因此具有良好的回转精度和稳定性，但也因此对输出的扭矩和功率有所限制。而发生主轴不转动的原因与解决方法有以下5点：
1.机械传动故障，则需要检查传动皮带是否出现了断裂或者机床是否挂了空挡；
2.供给主轴的三相电源缺相或反相，则需要检查电源，调换任两条电源线；
3.电路连接错误，则需要认真参阅电路连接手册，保证连线正确；
4.系统无相应的主轴控制信号输出，可以用万用表测量系统信号输出端，如果没有主轴控制信号输出，需要更换相关的IC元器件或直接返厂维修；
5.系统有相应的主轴控制信号输出，但是电源供给线路及控制信号输出线路存在断路或是元器件损坏，可以用万用表检查系统与主轴电机之间的电源、信号控制回路是否存在断路的情况。检查各连线间的触点是否接触不良；交流接触器、直流继电器是否有损坏；检查热继电器是否过流；检查保险管是否烧毁等。
