五轴加工数控机床的数控加工仿真流程
随着工业自动化要求的提高，计算机科技与传统机床相结合之后，就有了各种数控机床设备的产生，五轴加工数控机床的数控加工仿真，在完成虚拟加工仿真环境搭建的基础上经历NC代码解析、机床运动控制、刀具扫描体创建、工件CSG模型创建与动态渲染几大过程。其中NC代码解析、机床运动控制统称为机床运动仿真，其过程实现机床运动模拟，刀具扫描体创建、工件CSG模型创建以及动态渲染属于加工仿真过程。仿真流程也主要从以上几个方面进行。

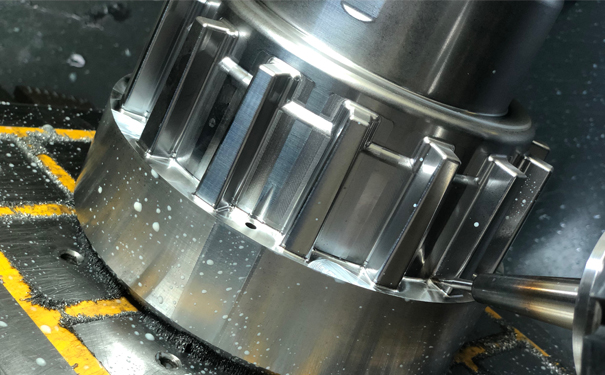

五轴加工
1.建立加工仿真环境。该模块主要建立加工仿真所用的机床、刀具以及毛坯模型，同时设置相应的加工仿真参数。
2.NC代码解析。NC代码解析流程实现运动信息等提取，对NC代码进行分析、处理，提取运动信息形成运动指令集，并将运动指令逐条传递给机床运动控制模块。
3.机床运动控制。获取相应的运动指令，并对运动指令进行分析，根据当前五轴加工数控机床结构以及坐标系统驱动机床相应部件进行相应运动。
4.刀具扫描体创建。通过机床带动刀具、毛坯进行运动，根据刀具与毛坯的相对运动关系创建切削过程中的刀具扫描体。
5.工件CSG结构模型创建与动态渲染。判断所形成的刀具扫描体是否与当前毛坯模型相交，如果相交则将其加入到CSG结构的工件模型中，同时动态渲染当前CSG结构工件模型。
